ZD-2000配電自動化饋線終端

應用範圍

RZ-300配電自動化饋線終端主要(yào / yāo)應用于10kV配電網架空線路，适用于對架空線路的柱上分段開關、聯絡開關、分支線開關、負荷開關、配電變壓器等需要(yào / yāo)進行配電自動化管理的場合，具備重要(yào / yāo)主幹線、分支線、用戶分界點的故障自動隔離功能，可選配同時監測控制同杆架設的兩條配電線路及相應開關設備的功能。

RZ-300饋線終端與配電自動化主站、子站系統配合,實現線路的電量的采集和(hé / huò)控制,檢測故障故障區域定位、隔離及非故障區域恢複供電，提高供電可靠性。

産品特點

RZ-300終端硬件平台采用小型化、平台化、模塊化、即插即用的設計思想，采用核心闆+功能闆的硬件設計平台，核心闆采用件功能強大的ARM+DSP工業級雙核CPU，運算能力強，功能易擴展。

終端采用模塊化、可擴展、低功耗、免維護的設計标準，适應複雜運行環境，具有高可靠性和(hé / huò)穩定性。

終端内置高精度、寬範圍輸入的二次互感器，支持環網間隔單元獨立零序電壓、零序電流采集功能，采用了(le／liǎo)高精度的智能溫度補償策略解決高低溫下測量精度受環境影響問題。

終端内置安全芯片，與主站通訊支持硬件加密，所有報文全部采用密文發送，滿足國網對于網絡安全的要(yào / yāo)求，保障了(le／liǎo)設備、電網的安全。

終端具備内部集成電能量計量功能(可選擇配置線損模塊)，滿足線損管理技術要(yào / yāo)求終端具備小電流接地(dì / de)選線功能，滿足單相接地(dì / de)故障檢測要(yào / yāo)求

終端具備故障錄波功能，采用标準Comtrade1999格式存儲。錄波啓動條件可設置終端具備遠程運維護功能，支持遠程升級、遠程調取/修改參數、遠程調取裝置記錄、錄波等功能，滿足遠程運維功能統一(yī / yì ／yí)管理的要(yào / yāo)求。

終端具備針對電磁和(hé / huò)彈操機構具備不同的動作邏輯。

終端基于IEC61850 标準規範進行功能建模，具有模塊清晰，功能擴展方便，通信互操作性強的優點，具備IEC61850通訊協議接口，支持擴展GOOSE、SV、MMS相關通訊模型，具備擴展基于GOOSE通訊的智能分布式饋線自動化功能。

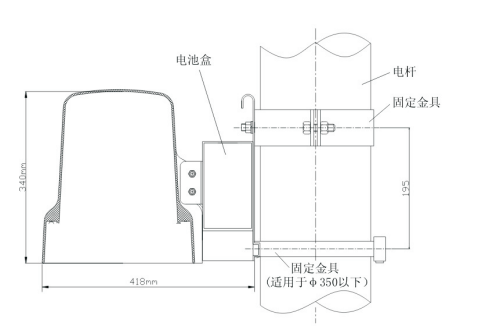

安裝結構示意圖
