ZD-500C綜合保護裝置

适用範圍

綜合保護裝置是我公司爲(wéi / wèi)了(le／liǎo)适應電力系統各發電廠、變電站、配電站等對繼電保護的要(yào / yāo)求而專門開發的新一(yī / yì ／yí)代微機型繼電保護設備。爲(wéi / wèi) 35KV及以下電壓等級架空線路、電纜線路、變壓器、電容器等一(yī / yì ／yí)次設備提供完善的保護功能,既可以分散在開關櫃就地(dì / de)安裝,也可以集中組屏安裝。完善的設計保證了(le／liǎo)裝置可以在惡劣環境下長期、可靠地(dì / de)運行。

裝置功能配置

★ 三相測量電流(可代替三相電流表);

★ 速斷保護;

★三段式過流保護(過流3段可選擇反時限動作);

★ 後加速保護;

★ 充電保護;

★ 過負荷保護(可選告警或跳閘);

★ 湧流閉鎖功能;

★ 三段式零序過流保護(可選告警或跳閘,零序過流3段可選擇反時限動作);

★ 負序過流保護(可選告警或跳閘);

★小電流接地(dì / de)選線功能;

★ 重合閘;

★ 過電壓、低電壓(可選告警或跳閘);

★ 失壓保護(可選告警或跳閘);

★ 零序過壓(可選告警或跳閘);

★ 低頻減載;

★ 進線備自投(可備投，可自複);

★ PT斷線告警;

★ CT 斷線告警

★未儲能告警;

★ 非電量:重瓦斯跳閘,輕瓦斯告警,超溫跳閘,高溫告警,壓力釋放跳閘,開門跳閘;

★ 分合位異常告警;

★ 自動複歸功能;

★通訊功能:RS-485接口(通信協議可選IEC-101或Modbus);

★人機界面:采用2.8寸TFT彩色液晶屏,可顯示一(yī / yì ／yí)次模拟圖。

下面内容爲(wéi / wèi)選配功能(需要(yào / yāo)請與公司技術聯系,且訂貨時請備注需要(yào / yāo)的功能):

★ 低壓零序過流(選配);

★ 溫濕度測量與控制(選配);

★ 控制回路斷線告警(選配);

★ 故障錄波(選配);

★防跳功能(選配);

★ 以太網通信(通信協議可選IEC-101或IEC-104或Modbus)(選配)。

技術參數

2.1 工作環境條件

環境溫度:-10°C+55°C

相對濕度:不大于95%,無凝露大氣壓力:86~106kPa

其它條件:裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質,且具有防雷、雨、雪設施試驗的标準大氣條件:

環境溫度:+15°C+3°C

相對濕度:45%~75%

大氣壓力:86~106kPa儲藏及運輸:-25°C+70°C

2.2 額定電氣參數

工作電源:AC/DC 100~264V

額定電流:5A

頻率:50HZ

2.3 主要(yào / yāo)技術指标

2.3.1 整定範圍及誤差:

電流保護整定範圍:0.1~100A,誤差不超過士3%或0.05A,整定步長:0.01A零序電流整定範圍:0.1~100A,誤差不超過士3%或0.02A,整定步長:0.01A

電壓整定範圍:5~150V,誤差不超過士3%,整定步長:0.01V時間整定範圍:0.1~99.99s,誤差不超過士1%或35ms,整定步長:0.01s反時限時間常數整定範圍:0.02-1.2延時誤差不超過士3%或100ms

2.3.2 電流速斷出口動作時間:不大于35ms(1.2倍動作電流)非電量出口動作時間:不大于35ms2.3.3 裝置功耗:

交流電流回路:不大于1VA/相

交流電壓回路:不大于1VA/相

直流電壓回路:正常工作時,不大于10W;保護動作時,不大于15W2.3.4 過載能力:

電流回路:2倍額定電流可長期工作,10倍額定電流允許10S,20倍額定電流允許1S電壓回路:1.2倍額定電壓可長期工作，1.5倍額定電壓允許10S

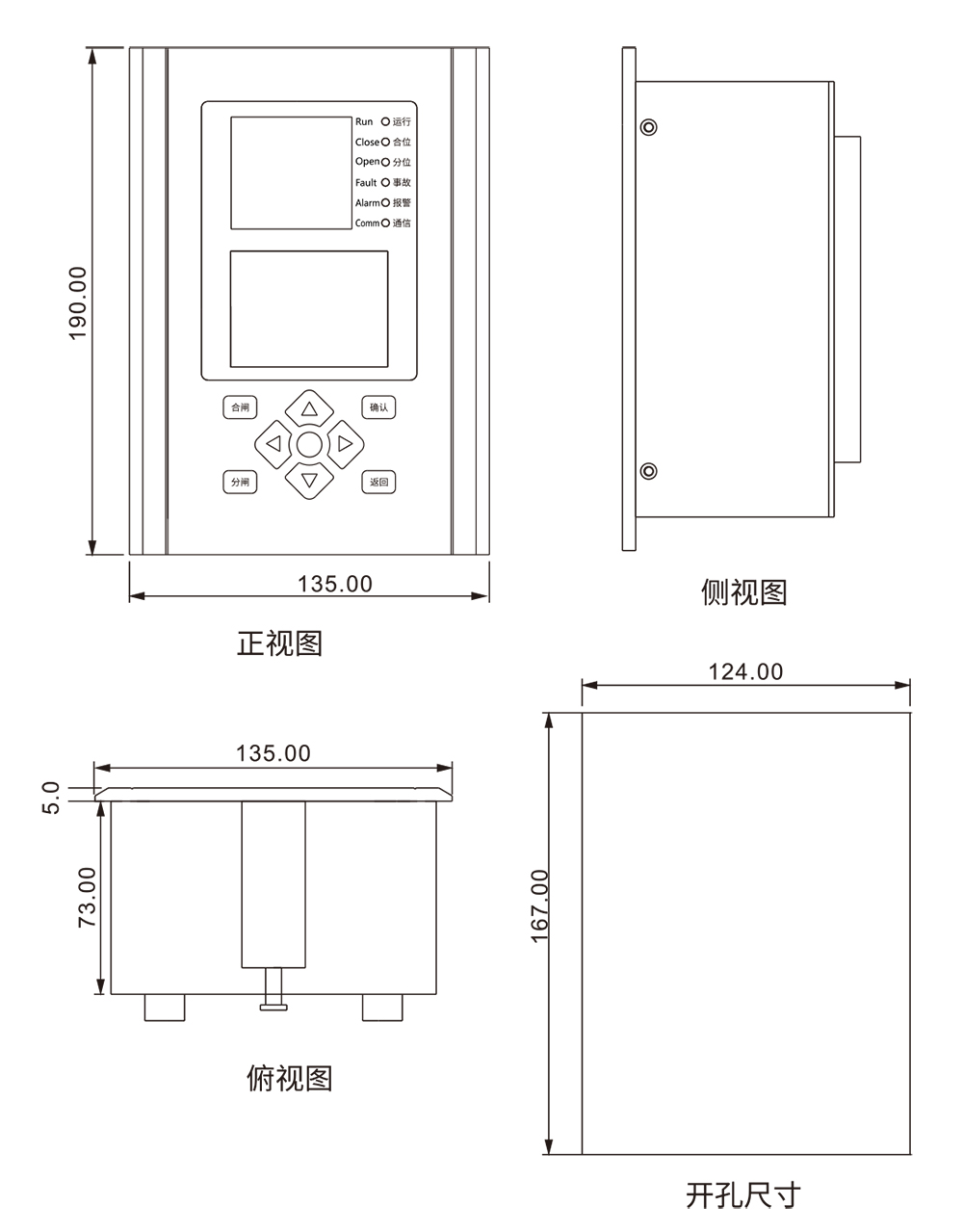

開孔尺寸圖
